Новинки оборудования

Новинки 2019 года

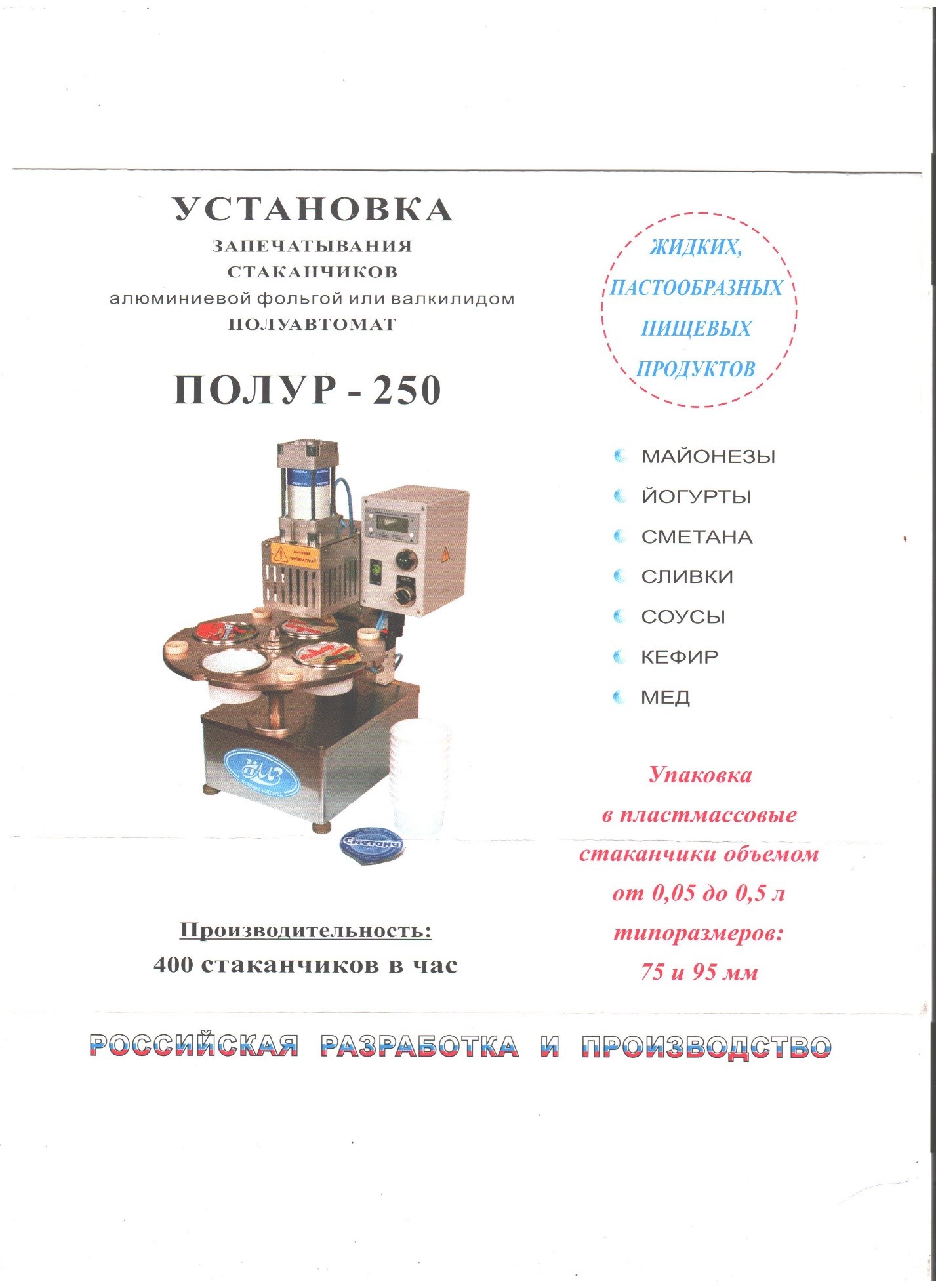

Установка запечатывания стаканчиков

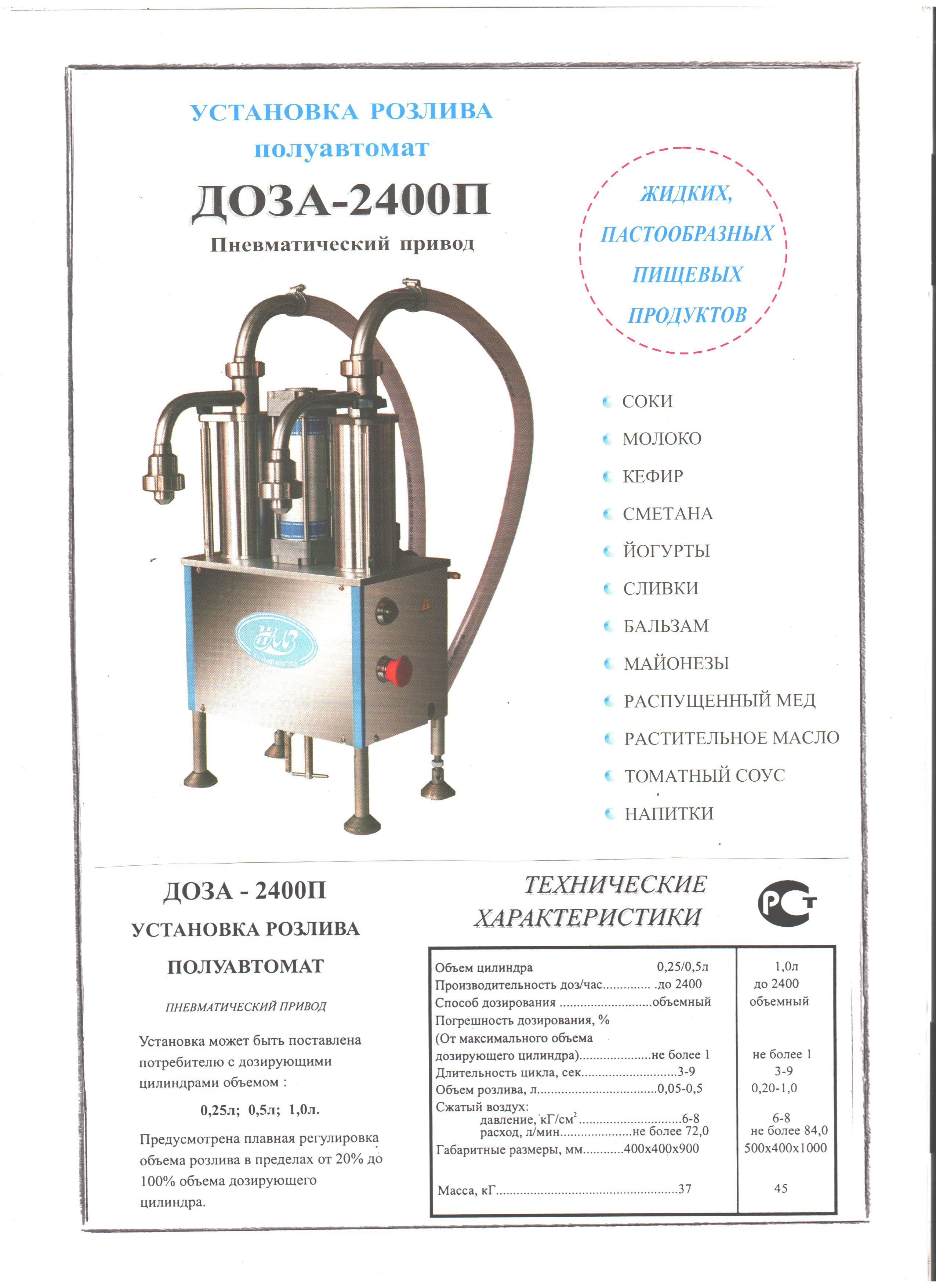

Установка разлива ДОЗА

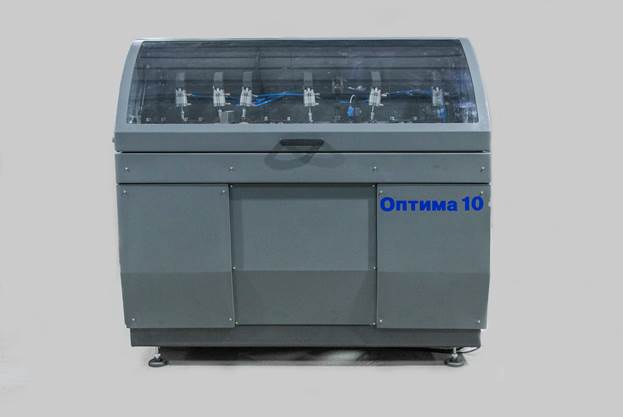

Проходной оптимизатор Оптима 10

Проходной оптимизатор ОПТИМА 10 предназначен для вырезки дефектных участков перед сращиванием и поперечного раскроя пиломатериалов в заданный размер в автоматическом режиме.

 Станок может работать в следующих режимах:

-резка в размер;

-резка в размер с минимальным отходом;

-резка в размер с приоритетными длинами;

-вырезка дефектов;

-вырезка дефектов с минимальным отходом;

-вырезка дефектов с приоритетными длинами.



Проходной оптимизатор ОПТИМА 10 рекомендуется для средних и больших объёмов производства широкого ассортимента продукции: от элементов деревянных дверей, погонажных изделий, мебельного щита до оконного и стенового бруса, конструкционной балки.

Оптимизация

ПОЛНАЯ

Длина заготовки (минимум …максимум), мм

От 800

Высота заготовки, мм

10...50

Ширина заготовки, мм

30...205

Скорость подачи заготовок, м/мин

до 200 регулируется

Время одного реза, с

0,2 – 0,8

Точность реза в размер, мм

±  1 ( 0,5 – опция)

Характеристики отрезной пилы (пила в комплекте), мм

D=450, d=30

Частота вращения шпинделя пилы, об/мин

4000

Максимальная потребляемая мощность, кВт

5,6 (6,4*)

Рабочее давление воздуха, бар

4...6

Потребление воздуха (максимум), л/мин

200 л/мин

Оптимизатор поперечного раскроя ОПТИМА 10 рекомендуется доукомплектовывать Модулем сортировки. Количество ячеек модуля сортировки по размерам - по требованию заказчика.

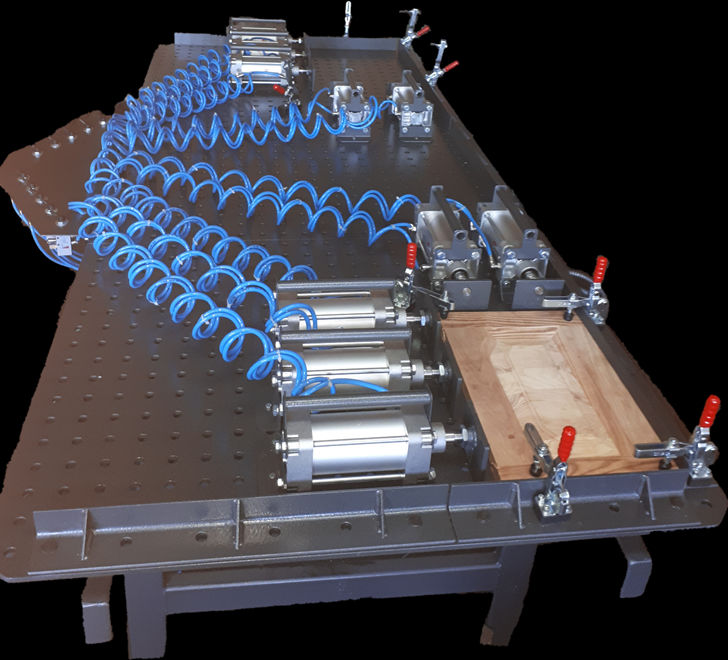

Вайма сборочная горизонтальная ВСГ 009

Предназначена для холодного склеивания столярных конструкций

Область применения – деревообрабатывающее производство.

Основные достоинства и особенности ваймы:
- сборно-разборная конструкция;
- простота управления;
- не требует электропитания;
- вайма оснащена пневмосистемой фирмы “CAMOZZI” (Италия) .

Заготовки, прессуемые на вайме, должны соответствовать следующим требованиям:
- влажность не более 12 %;
- шероховатость стыкуемых поверхностей должна быть не грубее Rm 60 мкм;
- прессование должно производится не позднее чем через 4 часа после механообработки.Вид климатического исполнения - УХЛ 4 по ГОСТ 15150. Вайма соответствует требованиям безопасности по ГОСТ 12.2.026.0-93.

Срок службы ваймы - 6 лет.

Длина склеиваемой конструкции

мм

100..2150

Высота склеиваемой конструкции

мм

10..50

Ширина склеиваемой конструкции

мм

100..660

Количество вертикальных прижимов

шт

8

Количество горизонтальных прижимов

шт

10

Максимальное усилие прессования 1 прижима

кгс

400

Максимальное давление пневмосистемы

кгс/см2

8

Максимальное потребление воздуха пневмосистемой за 1 цикл прессования

л

9

Габаритные размеры, LxBxH

мм

2580х1370х850

Масса

кг

550

Новинки 2017 года

Оптимизатор торцевого раскроя проходного типа ОПТИМА 9

Автоматический торцовочный станок ОПТИМА 9 предназначен для выполнения в автоматическом режиме поперечного раскроя пиломатериалов в размер по заданным длинам и количествам, вырезки дефектных участков перед сращиванием по люминесцентным меткам.

Оптимизатор ОПТИМА 9 по сравнению с ОПТИМА 8 сократил количество функций, не решая логических задач, но позволяет кратно увеличить производительность.

Подробное описание ОПТИМА 9, а также других станков, смотрите в нашем каталоге.

Новинки 2015 года

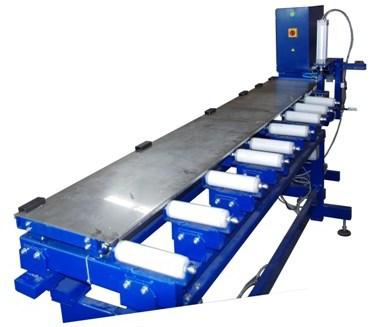

Установка сортировки древесины по влажности УСВ 001

Автоматическое производство замеров влажности древесины с последующей сортировкой

Минимальный размер заготовки

мм

18х80х800

Максимальный размер заготовки

мм

60х250х3000

Пределы измерения влажности

%

5…25

Производительность измерения

изм./мин

7…8

Потребляемая мощность

кВт

0,55

Габаритные размеры  Д´Ш´В

мм

2850 ´ 730 ´ 1620

Масса нетто (брутто)

кг

158

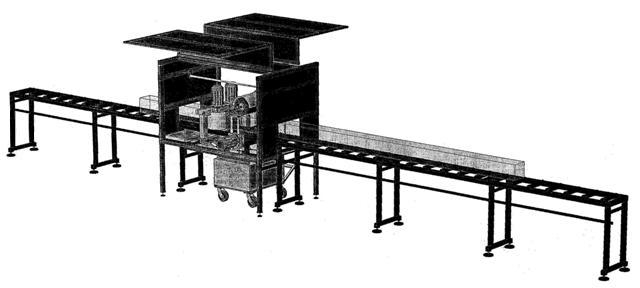

Устройство пропиточное

Устройство проходного типа для нанесения на брус огне- и биозащитных пропитывающих составов.

Максимальный размер заготовки

мм

250 х 250

Скорость подачи

м/мин

40

Потребляемая мощность

кВт

3

Габаритные размеры   Д´Ш´В

мм

3360 х 1200 х 1815

Масса нетто (брутто)

кг

877

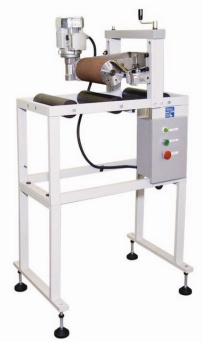

Модернизация устройства нанесения клея УНК 009

Изменение конструкции крепления клеенаносящего валика для улучшения качества клеенанесения и продвижения заготовки; увеличение высоты обрабатываемых заготовок.

Ширина заготовки

мм

0…100

Высота заготовки

мм

0…150

Длина заготовки

мм

3000

Диаметр ролика

мм

112

Ширина ролика

мм

220

Скорость подачи

м/мин

23,5

Потребляемая мощность (максимум)

кВт

0,2

Габаритные размеры

мм

690 х 490 х 1250

Масса

кг

50

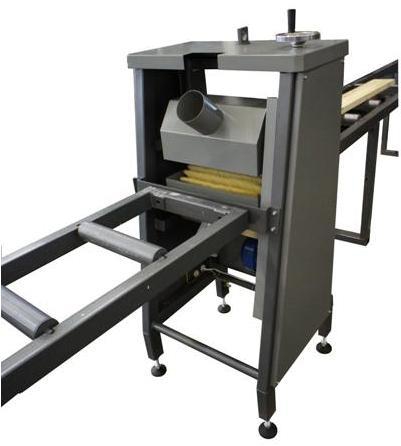

Устройство обеспыливания проходного типа УОБ 002

Устройство предназначено для очистки заготовок перед клеенанесением методом пролива для исключения попадания опилок и стружки в оборот клея и между заготовками при склеивании по пласти.

Максимальный размер заготовки

мм

300 х 100

Скорость подачи

м/мин

до 29

Потребляемая мощность

кВт

1

Габаритные размеры   Д´Ш´В

кг

680 ´ 580 ´ 1450

Масса нетто (брутто)

мм

100







Модернизация автоматической линии беспрерывного сращивания заготовок ЛБСА 001-200, автоматической линии беспрерывного сращивания заготовок с проходным фрезерным станком ЛБСА 002

Увеличение производительности на 10-15 %.

Модернизация автоматической линии сращивания заготовок ЛСБ 005-3200 / -4500 / -6000

Увеличение ширины собираемой ламели до 200 мм.

Производительность в минуту

м/п

до 24

Длина склеенного бруса (максимум)

мм

3 300 / 4 600 / 6 100

Длина заготовки

мм

200…1000

Ширина заготовки

мм

40…200

Высота заготовки

мм

20…80

Площадь сечения заготовки (макс-м)

мм2

8 700

Ширина «пакета» заготовок

мм

530…600

Усилие прессования (максимум)

кН

120

Параметры фрезы установочные

мм

D=160(170), d=50

Скорость вращения шпинделя фрезы

об/мин

6 000

Потребляемая мощность (максимум)

кВт

40

Рабочее давление воздуха

Бар

4…6

Потребление воздуха (максимум)

м3/час

15,5 (325 л/мин)

Габаритные размеры

мм

8 900 / 10 220 / 11 700 х 3 000 х 1 600

Масса

кг

2 240 / 2 540 / 3 040

Модернизация пресса сращивания заготовок двухканального автоматического СПБ 005-3200 / -4500 / -6000

Увеличение ширины склеиваемой ламели до 200 мм.

Производительность в минуту

м/п

до 8

Длина склеенного бруса (максимум)

мм

3 300 / 4 600 / 6 100

Длина заготовки

мм

150…1 000

Ширина заготовки

мм

40…200

Высота заготовки

мм

20…80

Площадь сечения заготовки (максимум)

мм2

8 700

Усилие прессования (максимум)

кН

120

Характеристики отрезной пилы (пила в комплекте)

D=400, d=30, z=60 HM

Клеенанесение

роликовое профильное

Потребляемая мощность (максимум)

кВт

8

Рабочее давление воздуха

Бар

4…6

Потребление воздуха (максимум)

м3/час

4,5 / 5,9 / 6,4 (75 / 99 / 107 л/мин)

Габаритные размеры

мм

5 100 / 6 400 /

7 900 х 1 400 х

1 600

Масса

кг

1 700 / 2 000 / 2 500

Новинки 2014 года

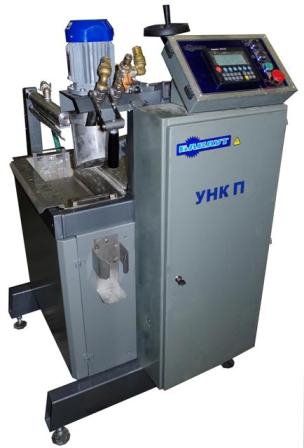

УНК П – устройство нанесения клея пазовое

Устройство проходного типа для нанесения клея в продольные пазы заготовок при производстве двутавровых балок.

Ширина заготовки

мм

80…260

Высота заготовки

мм

20…100*

Длина заготовки

мм

3000…12000

Скорость подачи

м/мин

60…130

Плотность нанесения клея

г/м2

100-1000

Потребляемая мощность

кВт

2,7

Габаритные размеры  L ´ B ´ H

мм

770 ´ 830 ´ 1500

Масса УНК нетто (брутто)

кг

190 (240)

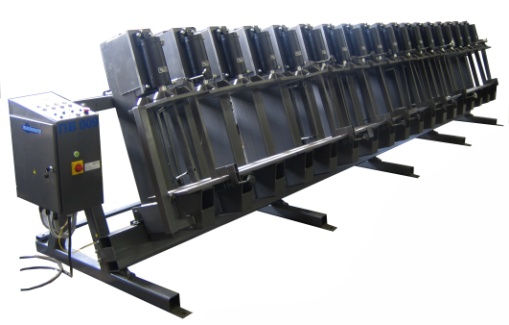

Модернизация пресса сращивания заготовок СПР 002М-3200

Замена механизма привода продольного обжатия ламели с пневматики на гидравлику для увеличения усилия

Производительность в минуту

м/п

до 6

Длина склеенного бруса (максимум)

мм

3 200

Длина заготовки

мм

150…1 000

Ширина заготовки

мм

30…130

Высота заготовки

мм

15…80

Площадь сечения заготовки (максимум)

мм2

5 100

Усилие прессования (максимум)

кН

61

Характеристики отрезной пилы (пила в комплекте)

D=350, d=30, z=60 HM

Клеенанесение

роликовое профильное

Потребляемая мощность (максимум)

кВт

5,2

Рабочее давление воздуха

Бар

4…6

Потребление воздуха (максимум)

м3/час

5,3 (89 л/мин)

Габаритные размеры

мм

4 700 х 1 100 х1 500

Масса

кг

750

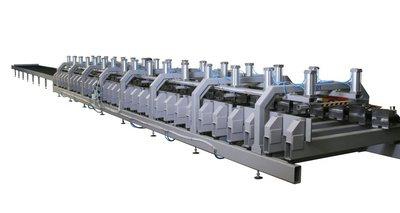

Модернизация пресса горизонтального гидравлического для склеивания многослойного бруса ПГ 001 12000

Верхние прижимы с ручной механики переведены на гидравлику.

Максимальная длина заготовки

мм

6 100 / 12 100



Высота пакета

мм

1 320…1 350

Ширина заготовки

мм

100…260

Размер гидроцилиндра

мм

100 х 120

Количество гидроцилиндров

шт.

32

Максимальное давление в гидросистеме

МПа

16

Максимальное усилие прессования 1-го цилиндра

кгс

до 12 500

Удельное давление на заготовку до

кг/см2

12

Количество вертикальных прижимов

шт.

16

Количество пневмоцилиндров

шт.

32

Максимальное потребление воздуха

литр/цикл

616

Количество секций

шт.

4

Скорость подачи заготовки на рольганге

м/мин

3

Габаритные размеры

мм

36 500 х 2 700 х 1 300

Погрузочная высота

мм

500…600

Новинки 2013 года

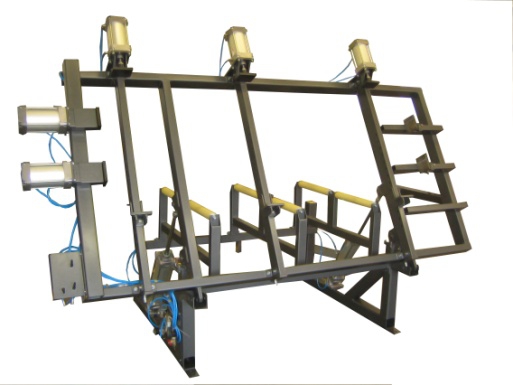

ВПП 001 - вайма пневматическая с подъёмом

Механизм подъёма рабочей плоскости ваймы опускает собранное изделие на роликовые опоры  для уменьшения физической нагрузки и количества персонала при выгрузке. Вайма предназначена для включения к технологическую цепочку оборудования.

Длина склеиваемой конструкции

мм

1900..2300

Ширина склеиваемой конструкции

мм

400..1000

Толщина склеиваемой конструкции

мм

10..40

Количество верхних прижимов

шт

3

Количество боковых прижимов

шт

2

Максимальное усилие прессования 1 прижима

кгс

415

Максимальное давление пневмосистемы

кгс/см2

6

Максимальное потребление воздуха пневмосистемой за 1 цикл прессования

л

100

Новинки 2012 года

ПВ 009 – пресс вертикальный для холодного склеивания палубной доски, многослойного щита по пласти

Пресс разработан под индивидуальные требования заказчика в соответствии с производственной программой.

Длина ламелей (максимум)

мм

5980



Ширина ламелей (максимум)

мм

70..320

Высота "пакета" ламелей (максимум)

мм

420…450

Количество секций

шт.

4

Количество прижимных гидроцилиндров

шт.

18

Рабочее усилие гидроцилиндра (максимум)

кН

12000

Максимальное давление гидрсистемы (гидростанция в комплекте)

МПа

16,0

Габаритные размеры

мм

6515х1380х1390

Масса

кг

5200
