Приточный пленум является неотъемлемой частью окрасочно-сушильной камеры (чистая комната) и предназначен для подачи чистого воздуха в зону окраски деталей. Очистка воздуха осуществляется фильтрующим материалом, устанавливаемым в откидной рамке пленума.
Необходимая площадь пленума формируется из отдельных секций размером 2х1м.
Типы секций:
- Отдельная секция. Все боковые стенки закрыты оцинкованным листом.
- Правая / левая секция. Левая / правая боковая сторона открыта для присоединения к другим секциям. Каркас с левой / правой стороны подготовлен для монтажа с другими секциями.
- Средняя секция. Левая и правая боковая сторона открыта для присоединения к другим секциям. Каркас с левой и правой стороны подготовлен для монтажа с другими секциями.

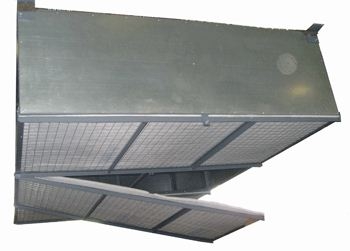

Пленум с открытой откидной рамкой
Нижняя откидная рамка изготовлена из окрашенного стального уголка и оцинкованной сетки. Периметр рамки служит фиксатором и зажимом фильтровального материала. В базовой комплектации устанавливается материал класса очистки F5.
Натяжение и фиксация рамки осуществляется замком типа «лягушка».
Каркас секции изготовлен из окрашенного стального уголка.
Подсоединение воздуховодов приточной вентиляции осуществляется на месте монтажа с любой стороны секции путем вырезания отверстия в оцинкованном листе. Свободное расположение отверстия под воздуховод позволяет облегчить процесс монтажа.
Отдельная секция пленума Зажим «лягушка»
