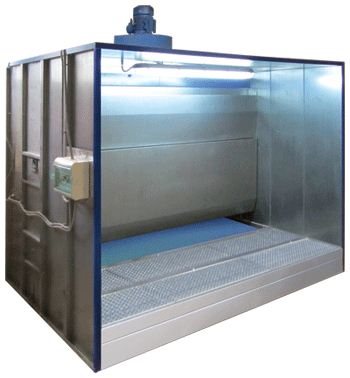

Окрасочные камеры с водяной завесой и активным водяным поддоном
Окрасочные камеры с водяной завесой и активным водяным поддоном представляют собой высокотехнологичные конструкции, изготовленные из современных материалов и рассчитанные на интенсивную работу. Фильтрующими элементами являются каскад водяных завес и фильтры тонкой очистки. Окрасочные камеры имеют в конструкции до 5 ступеней фильтрации, что позволяет достичь степени очистки воздуха до 99%.
Принцип работы кабины ОКВ с активным полом
При помощи вентилятора, установленного на крыше камеры создается разряжение, обеспечивающее эффективное всасывание воздуха из рабочей зоны окрасочной камеры. Благодаря циркуляционному насосу создаются водяные завесы, причем в некоторых моделях окрасочных кабин существуют дополнительные водяные завесы для оптимизации первой стадии фильтрации. Водяная завеса способствует осаждению твердых пигментов краски, взвесей, аэрозолей, а цикличная система дождевания позволяет осаждать их в сборной ванне.
Окрасочные кабины рассчитаны на длительный срок службы, что позволяет работать с широким спектром лакокрасочных материалов, обеспечивая оптимальные условия труда при минимальных затратах.
| Стандартная комплектация: · Система аспирации · Система водяных завес · Система дождевания · Активный водяной поддон · Боковые стены · Электрический шкаф управления · Люминесцентный светильник (во взрывобезопасном исполнении), пр-во Чехия · Вентилятор (во взрывозащищенном исполнении) · Циркуляционный насос · Комплект фильтров из нетканых материалов · Упаковка в ящик |
Опции (изменение комплектации): · Приточный пленум · Дополнительные светильники · Система боковых завес · Вентиляторы с увеличенной производительностью |
Технические данные:
| Серия 1 Глубина рабочей зоны до 1,22 м. |
ОКВ 0220.81 |
ОКВ 0320.81 |
ОКВ 0420.81 |
ОКВ 0520.81 |
ОКВ 0620.81 |
| Длина рабочей зоны, мм | 2000 | 3000 | 4000 | 5000 | 6000 |
| Длина корпуса, мм | 2100 | 3100 | 4100 | 5100 | 6100 |
| Глубина корпуса, мм | 2000 | 2000 | 2000 | 2000 | 2000 |
| Глубина рабочей зоны, мм | 1220 | 1220 | 1220 | 1220 | 1220 |
| Высота корпуса, мм | 3200 | 3200 | 3200 | 3200 | 3200 |
| Производительность вентиляторов, м3/час | 4400 | 6700 | 8800 | 13400 | 13400 |
| Мощность вентилятора, кВт | 1,5 | 3 | 4 | 2х3 | 2х3 |
| Серия 2 Глубина рабочей зоны 1,72 м. |
ОКВ 0225.81 |
ОКВ 0325.81 |
ОКВ 0425.81 |
ОКВ 0525.81 |
ОКВ 0625.81 |
| Длина рабочей зоны, мм | 2000 | 3000 | 4000 | 5000 | 6000 |
| Длина корпуса, мм | 2100 | 3100 | 4100 | 5100 | 6100 |
| Глубина корпуса, мм | 2500 | 2500 | 2500 | 2500 | 2500 |
| Глубина рабочей зоны, мм | 1720 | 1720 | 1720 | 1720 | 1720 |
| Высота корпуса, мм | 3200 | 3200 | 3200 | 3200 | 3200 |
| Производительность вентиляторов, м3/час | 4400 | 6700 | 8800 | 13400 | 13400 |
| Мощность вентилятора, кВт | 1,5 | 3 | 4 | 2х3 | 2х3 |
| Серия 3 Глубина рабочей зоны 2,22 м. |
ОКВ 0330.81 |
ОКВ 0430.81 |
ОКВ 0530.81 |
ОКВ 0630.81 |
| Длина рабочей зоны, мм | 3000 | 4000 | 5000 | 6000 |
| Длина корпуса, мм | 3100 | 4100 | 5100 | 6100 |
| Глубина корпуса, мм | 3000 | 3000 | 3000 | 3000 |
| Глубина рабочей зоны, мм | 2220 | 2220 | 2220 | 2220 |
| Высота корпуса, мм | 3200 | 3200 | 3200 | 3200 |
| Производительность вентиляторов, м3/час | 6700 | 8800 | 13400 | 13400 |
| Мощность вентилятора, кВт | 3 | 4 | 2х3 | 2х3 |
Дополнительное оснащение:
- Боковые завесы
- Верхний приточный пленум
Возможные варианты исполнения:
- Исполнение с установкой пыле-влаго-защищенных светильников и вентиляторов общепромышленного назначения для работы с материалами на водной основе.
- Разработка нестандартных решений по желанию заказчика.
