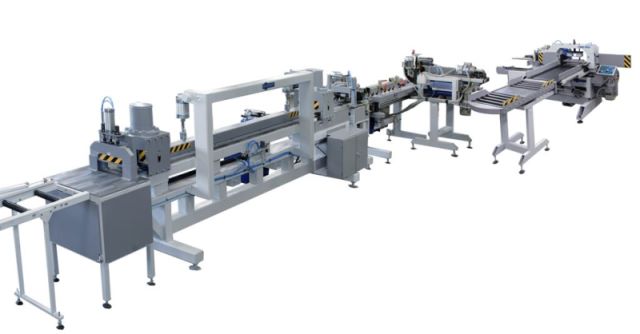

Автоматическая линия сращивания ЛБСА 001-200

17 Автоматическая линия сращивания ЛБСА 001-200 http://www.bakaut-vn.ru/kat_pics/avtomaticheskaya-liniya-sraschivaniya-lbsa-001-200_orig.jpg
автоматическая линия бесконечного сращивания
договорная RUB

Автоматическая линия сращивания ЛБСА 001-200 предназначена для сращивания ламели любой заданной длины с высокой точностью.
Рабочий цикл осуществляется полностью автоматически.

Высокая производительность обеспечивается прессованием нескольких стыков за один такт.
Клеенанесение впрыскного типа позволяет дозированно и экономно наносить клей.
Существует ряд опций дополнительной автоматизации.
Рекомендуется для средних и крупных объёмов производства клееного бруса.

Производительность в минуту, м/п 10
Длина склеенного бруса за один цикл, мм 3200
Длина склеенного бруса (максимум), мм без ограничений
Длина заготовки, мм 200...1000
Ширина заготовки, мм 120...200
Высота заготовки, мм 20...60
Площадь сечения заготовки (максимум), мм2 11000
Ширина пакета заготовок, мм 530...600
Усилие прессования (максимум), кН 120
Параметры фрезы установочные, мм D=160 (170), d=50
Скорость вращения шпинделя фрезы, об/мин 6000



Основные достоинства и особенности:

  • Высокая производительность, соответствующая требованиям современных деревообрабатывающих производств.
  • Длина сращиваемой ламели любая, устанавливается на пульте управления.
  • Линия обслуживается одним оператором.
  • Высокий уровень автоматизации - в автоматическом режиме выполняются следующие операции: фиксация пакета заготовок; подторцовка; фрезерование шипа с автоматическим смещением шпиндельного узла после первого такта; впрыск клея на зашипованный торец заготовки после второго такта фрезерования; перемещение заготовок на приёмный стол; поочерёдное скидывание заготовок в модуль предварительного сращивания; предварительная стыковка заготовок; торцевое прессование нескольких стыков на длину 2600 мм за цикл; считывание длины плети на выходе; отпиливание готовой ламели по заданной длине; сталкивание склеенного бруса в накопитель.
  • Пульт управления позволяет :


изменять
--- скорость рабочего хода каретки (до 26 м/мин)
--- скорость холостого хода каретки (до 40 м/мин)
--- начало и окончание клеенанесения
--- время работы конвейерной ленты

осуществлять перевод в ручной режим для тестирования и регулировки механизмов

  • Пульт управления снабжен счетчиком циклов
  • Возможность сращивать брус любой длины с высокой точностью. Длина получаемого бруса задаётся на пульте управления и считывается курвиметром. Заданные значения длины изделия и времени прессования сохраняются в энергонезависимой памяти, т.е. сохраняются в памяти и после общего выключения станка.
  • На пульте управления линии ведётся статистика общей длины полученных ламелей за смену, их количества.
  • Контрпрофиль предохраняет крайнюю заготовку от скола при выходе фрезы.
  • Система автоматического клеенанесения впрыскного типа позволяет регулировать расход клея и обеспечивает равномерное клеенанесение.
  • Усилие прессования до 120 кН (12000 кгс) регулируется в зависимости от сечения заготовок, породы древесины и характеристик шипа, позволяет сращивать согласно ГОСТу заготовки как из хвойных, так и из лиственных пород.
  • Предусмотрен ряд блокировок работы линии, в частности, при недостаточном давлении в пневмосети.
  • Надёжные комплектующие европейского качества: пневматика «Camozzi» (Италия), мотор-редукторы «Bonfiglioli» (Италия), гидростанция (Италия), электроника (Германия), оптические датчики (Германия). подрезные пилы «Freud» (Германия).

В базовую комплектацию данной автоматической линии сращивания включено:

  • поворотный стол;
  • модуль подачи;
  • модуль предварительного сращивания;
  • стол разгрузочный;
  • пресс бесконечного сращивания;
  • гидростанция;
  • фрезерный станок (подрезная пила в комплекте);
* установка дробилки согласуется дополнительно и в комплект поставки не входит.
* фрезы согласуются и поставляются отдельно.



Опции:

Рольганг автоматический РР 001 для синхронного сталкивания сращенных ламелей. Рольганг разгрузочный модульного типа имеет длину 3 м и может поставляться в разном количестве в зависимости от длины получаемой ламели.
Комплект фрез различных марок на необходимую высоту фрезерования с необходимыми параметрами шипа, количеством зубьев.

Стол автоматический поворотный СП 03 вместо стола поворотного СП 02 для
автоматизации процесса поворота пакета заготовок после первого такта фрезерования.

Автоматический накопительный транспортер 2-хсекционный ТН 01 поставляется
вместе с столом СП 03 для автоматизации процесса загрузки.

Второй шипорезный станок СФШ 009 в зеркальном исполнении для увеличения производительности при работе с заготовками большого сечения.

ЕСЛИ ДЛЯ ВАС НЕОБХОДИМЫ ДРУГИЕ ОПЦИИ, ИЗМЕНЕНИЕ ТЕХНИЧЕСКИХ ПАРАМЕТРОВ ОБОРУДОВАНИЯ, ПРОСИМ ЗАПОЛНИТЬ ФОРМУ ОБРАТНОЙ СВЯЗИ И СООБЩИТЬ, ЧТО ВАМ НЕОБХОДИМО.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ В СВЯЗИ С ПОСТОЯННОЙ МОДЕРНИЗАЦИЕЙ ОБОРУДОВАНИЯ, МОГУТ МЕНЯТЬСЯ. ПРОСЬБА УТОЧНЯТЬ ИНФОРМАЦИЮ В ОТДЕЛЕ ПРОДАЖ:
