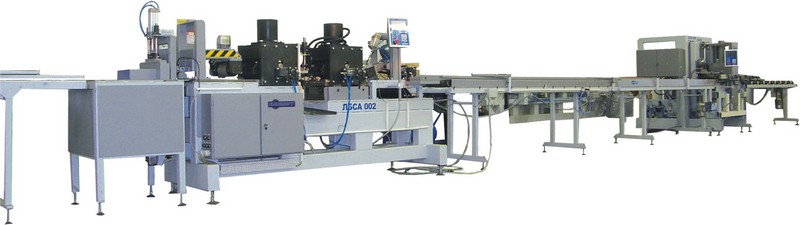

Автоматическая линия беспрерывного сращивания ЛБСА 002

16 Автоматическая линия беспрерывного сращивания ЛБСА 002 http://www.bakaut-vn.ru/kat_pics/avtomaticheskaya-liniya-bespreryvnogo-sraschivaniya-lbsa-002_orig.jpg
автоматическая линия беспрерывного сращивания заготовок с проходным фрезерным станком
договорная RUB

Технические характеристики:

Производительность в минуту (при длине заготовок 6м.)

м/п

до 24

Длина заготовки

мм

600…6 000

Ширина заготовки

мм

120…260

Высота заготовки

мм

20…60

Площадь сечения заготовки (максимум)

мм2

11 000

Ширина «пакета» заготовок

мм

530…600

Усилие прессования (максимум)

кН

120

Параметры фрезы установочные

мм

d=50, D=170/180 (шип 15/20)

Скорость вращения шпинделя фрезы

об/мин

6 000

Потребляемая мощность (максимум)

кВт

32

Рабочее давление воздуха

Бар

4…6

Габаритные размеры (без рольгангов)

мм

14 300 х 1 840 х 1 770

Масса

кг

3 940



Новая модификация автоматической линии беспрерывного сращивания расширяет выпускаемую фирмой «ТД «Бакаут» линейку оборудования для домостроения. Основная особенность данной линии это– возможность сращивания длинных заготовок размером от 800 до 6000 мм в бесконечную длину. За счет этого значительно увеличивается производительность на выходе.

Разделение операций на двух последовательных участках линии - нарезания «минишипа» и прессования способствует ритмичной работе. В этом случае два процесса происходят параллельно. Внедрено дозированное клеенанесение системой «впрыска», что позволяет экономить расход клея. Автоматизированные системы подачи в зону фрезерования и прессования обеспечивают бесперебойный алгоритм работы. Линия может комплектоваться автоматическими разгрузочными рольгангами заданной длины.

Автоматическая линия станок для беспрерывного сращивания ЛБСА 002

  • Производительность линии ЛБСА-002 зависит от длины заготовок на входе (600-6000)
  • При загрузке на входе заготовки длинной 3000 мм производительность составляет 10 050 мм в смену
  • При загрузке на входе заготовки длинной 6000 мм производительность составляет 15 000 мм в смену

Достоинства:


+ Высокий уровень автоматизации - в автоматическом режиме выполняется следующие операции:

ü автоматическая подача на позицию фрезерования «минишипа»;
ü фиксирование заготовки
ü фрезерование шипа;
ü автоматическое нанесение клея на зашипованные торцы заготовки перед прессованием;
ü автоматическая подача в пресс;
ü предусмотрена возможность работы с двухкомпонентными клеями!
ü считывание длины ламели на выходе;
ü отпиливание готовой ламели по заданной длине;
ü сталкивает склеенную ламель в накопитель;

+ Пульт управления позволяет :

изменять
--- скорость рабочего хода каретки (до 26 м/мин)
--- скорость холостого хода каретки (до 40 м/мин)
--- начало и окончание клеенанесения
--- время работы конвейерной ленты
осуществлять перевод в ручной режим для тестирования и регулировки механизмов

+ Пульт управления снабжен счетчиком циклов
+ Возможность сращивать брус любой длины с высокой точностью. Длина получаемого бруса задаётся на пульте управления. Заданные значения длины изделия и времени прессования сохраняются в энергонезависимой памяти, т.е. сохраняются в памяти и после общего выключения станка;
+ Шип с обоих торцов заготовок нарезается одной фрезерной головкой. Заготовка четко позиционируется в двух положениях со смещением на половину шага. Это обеспечивает высокое качество стыка
+ Возможность организации сталкивания срощенных ламелей как в левую, так и в правую сторону;
+ Система автоматического раздельного клеенанесения впрыскного типа позволяет регулировать расход клея, обеспечивает равномерное клеенанесение;
+ Работа с двухкомпонентными клеями;
+ Усилие прессования до 120 кН (12000 кгс) регулируется в зависимости от сечения заготовок, материала древесины и характеристик шипа;
+ Предусмотрен ряд блокировок работы линии, в частности, при недостаточном давлении в пневмосети;
+ Надёжные комплектующие европейского качества (пр-ва Италии, Германии)
+ Комплектация фрезами «Stark» (Германия) либо другим режущим инструментом на Ваш выбор;
