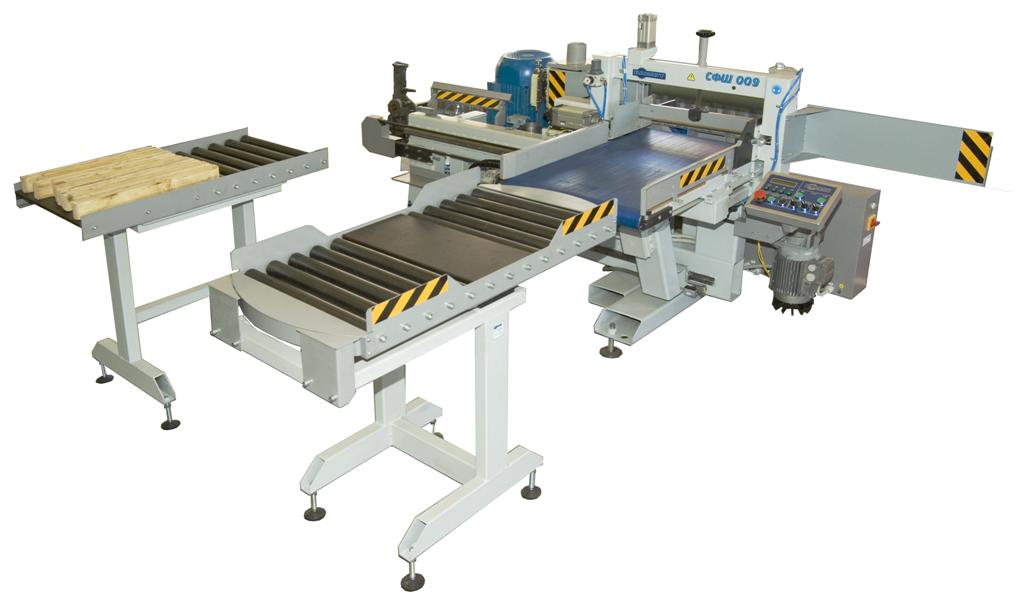

Станок фрезерования минишипа СФШ 009Р

22 Станок фрезерования минишипа СФШ 009Р http://www.bakaut-vn.ru/kat_pics/stanok-frezerovaniya-minishipa-sfsh-009r_orig.jpg
Шипорезный станок автомат.
договорная RUB

Станок предназначается для фрезерования шипа, на торцах бруса и нанесения клея для последующего торцевого сращивания. Станок может входить в состав автоматической линии сращивания ЛБСА 001 или ЛСБ 005 или поставляться отдельно.

Производительность (максимум)

цикл/мин

2,5

Длина заготовки

мм

200…1 000

Высота заготовки

мм

20…200

Ширина «пакета» заготовок

мм

530…600

Характеристики торцовочной пилы  (пила в комплекте)

D=250, d=80, Z=60

Скорость вращения шпинделя пилы

об/мин

4 000

Мощность привода торцовочной пилы

кВт

5,5

Мощность привода фрезы

кВт

18,5

Параметры фрезы установочные

мм

D=160 (170), d=50

Скорость вращения подъемного шпинделя фрезы

об/мин

6 000

Клеенанесение

автоматическое

Потребляемая мощность (максимум)

кВт

28

Рабочее давление воздуха

Бар

4…6

Потребление воздуха (максимум)

м3/час

7,5   (126 л/мин)

Габаритные размеры (с приемным рольгангом 3000 мм)

мм

2 800 х 1 570 х 1 500

Масса

кг

1 000

Оборудование выполняет следующие операции:

  • подрезка торца;
  • фрезерование минишипа;
  • нанесение клея на шип.

Каркас  представляет собой сборно-сварную конструкцию. На каркасе устанавливаются все основные механизмы.
На каретке расположен транспортер, чтобы автоматически подавать пакет заготовок. Клей наносится вспрыскиваемыми дозами, что позволяет экономить расход клея. Ширина пакета заготовок - 600 мм.

Смещение на полшага при нарезании ответной части шипа происходит поднятием шпиндельного узла, оператор имеет возможность регулировать высоту смещения.
После нарезания шипа, перед обратным ходом каретки, пакет заготовок автоматически отодвигается выталкивателем, что исключает повторную подрезку шипа на обратном ходе.

Обратный ход каретки происходит на максимально возможной скорости, что увеличивает производительность. На фрезерном суппорте крепится клеенаносящее устройство. Под действием насоса  клей подается к гребенке, в которой имеются отверстия. Через эти отверстия клей наносится на поверхность заготовки. Гребенка под действием пневмоцилиндра подводиться в рабочую зону и отводиться из нее.

Все операции выполняются в автоматическом режиме под управлением контроллера.
Станок применяют на предприятиях и в цехах по производству столярно-строительных изделий, клееного мебельного щита, погонажных изделий, клееного строительного бруса для деревянного домостроения, производству мебели и других деревообрабатывающих производствах.

Во время использования станка в работе вместе с транспортером-накопителем и автоматно-поворотным столом производительный объем вырастает на 15 %.

Главные преимущества станка:

  • высокая производительность;
  • цикл обработки заготовок осуществляется в автоматическом режиме;
  • равномерное нанесение клея впрыскиваемыми дозами, что экономит расход клея;
  • наличие контрпрофиля для предохранения заготовки от повреждений;
  • легкость переналадки шипорезного станка на другой шаг шипа;
  • предусмотрен ряд блокировок работы линии, в частности, при недостаточном давлении в пневмосети;
  • надёжные комплектующие европейского качества (пр-ва Италии, Германии)
  • комплектация фрезами «Stark» (Германия) либо другим режущим инструментом на Ваш выбор.

В базовую комплектацию станка входит:

  • поворотный стол;
  • фрезерный станок;
  • приемный роликовый транспортер;
  • наличие подрезной пилы
* установка дробилки согласуется дополнительно и в комплект поставки не входит.
* фрезы согласуются и поставляются отдельно.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ В СВЯЗИ С ПОСТОЯННОЙ МОДЕРНИЗАЦИЕЙ ОБОРУДОВАНИЯ, МОГУТ МЕНЯТЬСЯ. ПРОСЬБА УТОЧНЯТЬ ИНФОРМАЦИЮ В ОТДЕЛЕ ПРОДАЖ:
+7(8162)-70-01-86

Данная статья зарегистрирована в системе Яндекс как оригинальная.
Все права принадлежат ООО "ТД "Бакаут".
